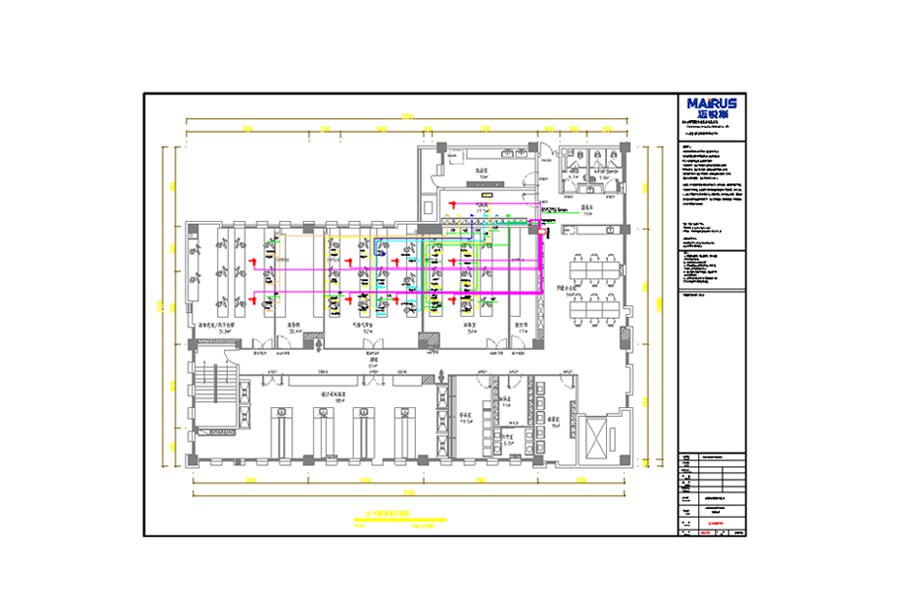

一张实验室平面图，表面看是 CAD 里几根线、几个方块。干过现场的人都知道：这薄薄一张图，其实是工艺、暖通、气路、给排水、电气、消防、结构、生物安全等近十个专业头一回坐到一张桌上碰方案的地方。谁先谁后、管道从哪上、荷载往哪压、洁净区与污染区如何分隔，全在这张图里落定。图没碰明白，矛盾就留到工地上，而且是以拆吊顶、破隔墙、拖长工期为代价去解决。

实验室平面设计，首要的是把科研工艺翻译成空间。同一间屋子，做细胞培养和做化学分析，平面是两回事；同是化学分析，痕量农残检测和教学演示，对洁净与防污染的要求相差一个数量级。我们的习惯是先用工艺流线当骨架：样品从收样口进来，经前处理、仪器分析到数据整理，这条主线越短、越少被打断越好；废液废弃物走另一条路，不跟样品迎头撞。这背后有现成规矩可参照，GB/T 32146.1-2015“检验检测实验室设计与建设技术要求 第1部分：通用要求”里“前台—后台”的思路，以及 JGJ 91“科研建筑设计标准”关于实验用房布置的通用规定。实验楼里，条件允许时宜自上而下按毒理、理化、微生物、分子生物学排，毒理压顶，是因为它的废气往上走、不想回头污染下层。当然，微生物与分子生物学区域对排风过滤、压差与流向另有专门要求，垂直排布只是基础，需结合各功能区的污染控制目标细化。

通风柜位置，决定排风系统半数成败

通风柜对系统配合的要求，比多数设备都高；它的位置几乎决定了排风一半的成败。柜子得远离门和通道风口，靠近排风立管井，这样水平管短、阻力小、噪声低。面风速通常控制在 0.3–0.5 m/s 的常规区间（不同标准与设备取值在 0.4–0.6 m/s 者亦常见，以设计选型为准），靠变风量（VAV）加补风联锁、再配压力平衡来稳住。有机前处理和无机前处理必须分室，有机废气走碳吸附、无机废气走水喷淋，其中无机酸雾主要执行 GB 16297“大气污染物综合排放标准”，恶臭类执行 GB 14554“恶臭污染物排放标准”，混在一起处理设备会打架。这些点位，平面图上一根线没留，施工时就要在吊顶里现找路。

气路和防爆，别等建设施工完成后再考虑

气瓶间定在哪，316L 无缝不锈钢气路就预埋到哪。可燃气体和不可燃气体得分开房间放，还要配稳压阀、自动切换汇流排、泄漏监测和紧急切断，这些接口，平面图阶段不定，后期只能明装或者破墙。碰到化工、石化类实验室，还得按 GB 50058“爆炸危险环境电力装置设计规范”先做危险区域划分，把泄爆、通风、探测直接写进图里，等审查时再补，多半要推倒重排。

荷载和振动，是平面图里常被低估的一笔债

有笔账很多人不算：通风柜、成排气瓶、离心机、液质联用这些，对楼板荷载和振动都有要求。天平台要避开电梯井、避开大型设备，否则读数天天抖；ICP-MS 等精密仪器对振动、温湿度敏感，且需满足电磁兼容要求，平面图就得把它请离强电间和变频设备。这些事在图上改一个坐标轻松，等楼板浇筑完成了再想加固，代价就是数量级的差别。我们一贯主张，实验室平面设计应该把结构、振动、电磁这些“看不见的需求”先列清楚，别等设备进场后才发现墙不能开窗、地承不住。还有消防疏散，出口数量、疏散距离得按 GB 50016“建筑设计防火规范”留足，图上忽略掉，审查就卡壳。

合规不是验收前的补丁，是平面的硬约束

不少人把合规当成验收前才忙活的事，其实它从平面图就开始了。CMA 和 CATL 是检验检测、农产品质量安全检测机构的资质门槛，CNAS 依据 CNAS-CL01（等同 ISO/IEC 17025）做能力认可，这些对功能分区、环境控制、样品管理都有硬要求；BSL-2 这类生物安全实验室，还要对照 GB 19489 和 GB 50346 做分区、做压差梯度。平面不对齐，评审前才看见“分区不达标”“洁污没分开”，整改成本成倍往上翻。所以做实验室平面设计，我们习惯在方案阶段就做一次合规预审，把硬伤在出图阶段就排查出来，而不是留给施工队去将就。

我们怎么把这张图做对

说到这，您大概明白为什么我们坚持“规划—设计—施工—系统集成”收口在同一个责任主体。迈锐斯以“实验室建设全周期实效守护专家”为定位，靠“1证+3包+6服”的全链路体系服务客户，其中规划设计包就管实验室平面规划、功能布局，以及通风、供气、污水系统的一体化设计和合规审核。规划和施工是同一拨人、同一套标准，确保图纸落地不走样。我们走直营体系，专属项目团队全程统筹，客户单一对接、进度与接口可视可控。

举两个我们做过的例子：一个是西南某生物制造企业的中试平台，约 300㎡，我们以工艺流线为骨架做平面分区，先核算风量平衡再排管道，洁净区按工艺要求建立相应压差、功能一次成型，省了后期为系统打架返工的麻烦；另一个是华东一家种业实验室，约 500㎡ 毛坯空间改成育种研发、种子检验、品质管控一体的平台，发芽室对温湿度和光照要求特殊，我们把它独立出来、配人工气候控制，未与普通理化室混同布置。

给您的一句实话

如果您正筹建实验室，或者想把现有空间升级成更顺手的实验环境，我们只想说一句实话：平面图这步，别省，也别等到施工才开始补。一张好平面图，省下的是后期拆改的钱，保障的是未来长期稳定使用。迈锐斯在实验室建设领域深耕多年，布局 7 大区域运营中心（西南、华中、华南、华东、华北、东北、西北）并辅以省级服务站与市级服务点，建立就近派工、48 小时就近响应的服务机制，已服务 5000+ 企业客户、覆盖 200+ 细分领域，欢迎随时联系我们详细咨询。
